系統技術參數;
一、防火系統
1.海拔高度 ≤2500 m;
2.工作溫度:-40~70°C;
3.存儲溫度:-50~70°C;
4.控制器供電:DC110V;功率:不大于50W;探測器供電:DC24V;
5.控制器通過CAN總線監測各火災探測器;通過RS485與煙火報警系統通訊;與滅火柜啟動電磁閥、壓力變送器采用硬線連接;
二、抑制系統
1.滅火柜藥劑貯存容積4L、貯存壓力為6MPa、噴射時間≤10S、防護等級IP55;
2.采用不銹鋼全向霧化噴頭(噴口面積及接口可按照實際設計計算確定);
3.采用高壓精密無縫不銹鋼管網。
系統基本功能:
1.火災報警功能;
點型光電感煙火災探測器實時監測環境煙霧濃度、環境溫度狀態信息,將報警信息發送至火災報警控制器。當有火災報警信號輸入時,火災報警控制器在10s 內發出火災報警聲、光信號,上傳火警發生部位及報警時間信息。
2.故障報警功能;
當點型光電感煙火災探測器與火災報警控制器之間有接觸不良或發生開路故障時,火災報警控制器報故障音。故障燈點亮,上傳故障報警部位。
3.自檢功能;
接通火災報警控制器電源或按下火災報警控制器上的自檢按鍵后,系統內部自動檢查聲音、顯示和AD轉換器等工作狀態是否完好。自檢結束后,顯示系統當前狀態。
4.通訊功能;
火災報警控制器具備RS485通訊接口,上傳狀態信息至煙火報警系統,再由煙火報警系統將信息發送給TCMS。
5.復位功能;
運行人員對火警、故障狀態確認并處理完成之后,可以通過煙火報警系統復位火災報警控制器。
6.火災滅火功能:
當點型光電感煙探測器探測到火警上傳信號后,控制器通過分析計算在確認為火災信號后啟動滅火柜實施滅火。
7.壓力信號、滅火反饋信號實時上傳功能;
抑制系統滅火柜的內部壓力值通過火災報警控制器可實時上傳至煙火報警系統。
安裝要求:

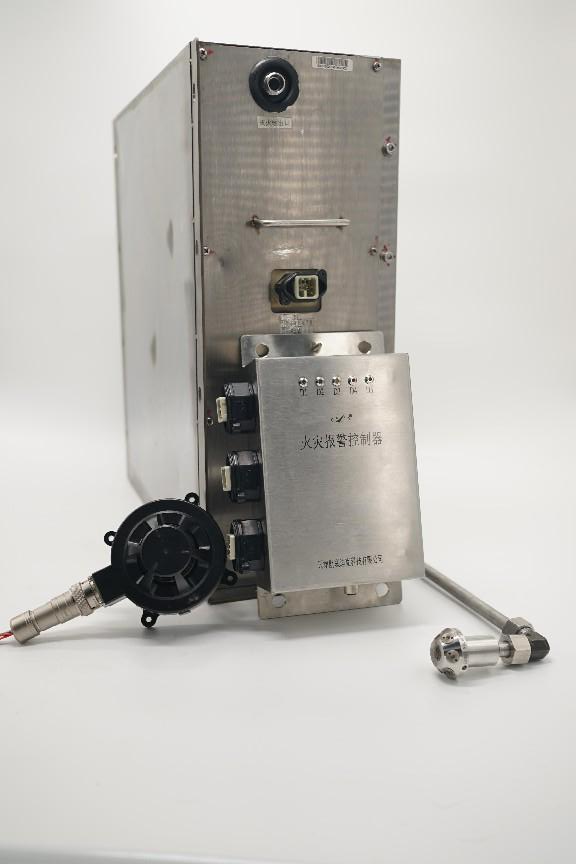

1.火災防控裝置控制器外形安裝尺寸:260*220*63mm;
2.滅火柜外形安裝尺寸:544*500*200mm;
3.管路外形尺寸:Φ12*1.5(壁厚)mm,(管網長度依據設計尺寸定長);
4.高壓軟管外形尺寸:Φ22*500mm;
5.噴嘴總成外形尺寸:Φ38*37mm;
6.線纜XL-2-8/XL-2-21外形尺寸:Φ55*660mm/Φ55*1160mm,(依據設計尺寸定長);
